Capteurs de mesure de déplacement laser

Model:FSD23-150-RS485
Capteurs de mesure de déplacement laser Numéro de pièce: FSD23-150-RS485 Distance centrale de mesure ： 35 mm Plage de mesure: ± 15 mm Linéarité: ± 0,1% F.S. Répétabilité: 6 μm Sortie de contrôle: NPN / PNP MAX.100MA / DC30V ((tension résiduelle 1,8 V Max.) Tension d'alimentation: 24 VDC, période d'échantillonnage: 500 μs, moyenne: 64, distance de mesure: centre de plage, objet de test: céramique blanche Sortie de tension analogique: sortie 0-10V, Impédance de sortie 100 ωanalog Sortie: sortie 4-20mA, résistance à la charge autorisée en dessous de 300Ω Protection ： IP67 Température de fonctionnement/humid.rement
envoyer une demandeTéléchargement PDF
Description du produit

Capteurs de mesure du déplacement laser Caractéristiques du produit:

Numéro de pièce: FSD23-150-RS485

Distance centrale de mesure ： 35 mm

Plage de mesure: ± 15 mm

Linéarité: ± 0,1% F.S.

Répétabilité: 6 μm

Sortie de contrôle: NPN / PNP MAX.100MA / DC30V ((tension résiduelle 1,8 V Max.)

Tension d'alimentation: 24 VDC, période d'échantillonnage: 500 μs, moyenne: 64, distance de mesure: centre de plage, objet de test: céramique blanche

Sortie de tension analogique: sortie 0-10V, Impédance de sortie 100 ωanalog Sortie: sortie 4-20mA, résistance à la charge autorisée en dessous de 300Ω

Protection ： IP67

Température de fonctionnement/humid.rement















Caractéristiques:

Numéro de pièce

Courant analogique

4-20m

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Tension analogique

0-10v

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
Communication RS-485
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Câbs Câbles-485 Communication
 /
 /
 /
 FSD23-150-RS485
Centre de la plage de mesure
 15 mm
 35 mm
 100 mm
 150 mm
Plage de mesure
 ± 5 mm
 ± 15 mm
 ± 50 mm
 ± 100 mm
Source légère
 Moyen. Longueur d'onde
 Diode laser rouge (longueur d'onde 650 nm)
Max. puissance de sortie
 390 μW
 1ww
Classe laser
 Iem / son
 Classe 1
 Classe2
FDA
 Classe I
 Classe II
Taille du spot * 1
 0,5 * 0,7 mm
 0,45 * 0,80 mm
 0,6 * 0,7 mm
 0,5 * 0,55 mm
Linéarité
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,5% F.S.
Répétabilité * 2
 1 mm
 6μm
 20 mm
 60 mm
Période d'échantillonnage
 500 ms / 1000 ms / 2000 ms / 4000ms / auto
Dérive de température (valeur typique)
 ± 0,02% F.S./⁰c
 ± 0,02% F.S./⁰c
 ± 0,05% F.S./⁰c
 ± 0,08% F.S./⁰c
Indicateur

Indicateur laser: indicateur de réinitialisation verte / zéro: rouge

Indicateur de sortie: Indicateur orange / mode: rouge
Entrée MF (fonction multiple)
 Laser off, enseignement, échantillon et maintien, un coup, zéro réinitialisation
Contrôle la sortie
 NPN / PNP MAX.100MA / DC30V ((tension résiduelle 1,8 V Max.)
Consommation actuelle
 70mA max.
Courant analogique
 Sortie 4-20mA, résistance à la charge autorisée en dessous de 300Ω
Tension analogique
 Sortie 0-10V, Impédance de sortie 100Ω
Circuit de protection
 Protection de connexion inversée, sur la protection du courant
Catégorie de protection
 IP67 y compris la pièce de connexion
Tempéré de fonctionnement /humid.
 -10 ~ 50⁰C / 35 ~ 85% RH sans fromage ni condensation
Tempéré de stockage /humid.
 -20 ~ 60⁰C / 35 ~ 85% / Rh
Illuminance ambiante
 Lumière solaire: 20 000 lx max. / Lampe à incandescence: 3 000 lx max.
Résistance aux vibrations
 10 ~ 55 Hz, double amplitude 1,5 mm, x, y, z pendant 2 heures
Résistance au choc
 500 mm / s2 (environ 50g) x, y, z 3 fois chacun
Matériel
 Aluminium
Poids
 Env. 60g
Les spécifications sont basées sur la condition, sauf indication contraire: température ambiante: 23⁰c,
Tension d'alimentation: 24vdc, période d'échantillonnage: 500 μs, moyenne: 64, distance de mesure: centre de plage, objet de test: céramique blanche
* 1 défini avec la force centrale 1 / E2 (13,5%) au centre. Il peut y avoir des fuites autres que la taille du spot spécifiée. Le capteur peut
être affecté lorsqu'il y a un objet hautement réfléchissant près de la zone de détection.
* 2 512 Temps de moyenne

Petite stature et fonctionnalité forte

Une variété d'avantages fonctionnels de base pour votre usage


Balises actives: Capteurs de mesure de déplacement au laser, Chine, fabricant, fournisseur, usine, actualiser la réduction, acheter, personnaliser
Catégorie associée
envoyer une demande
Informations de contact
Pour vous renseigner sur les capteurs de déplacement laser, les capteurs d'étiquettes ou les barrières immatérielles de sécurité, veuillez laisser votre adresse e-mail et nous vous contacterons dans les 24 heures.
Produits connexes

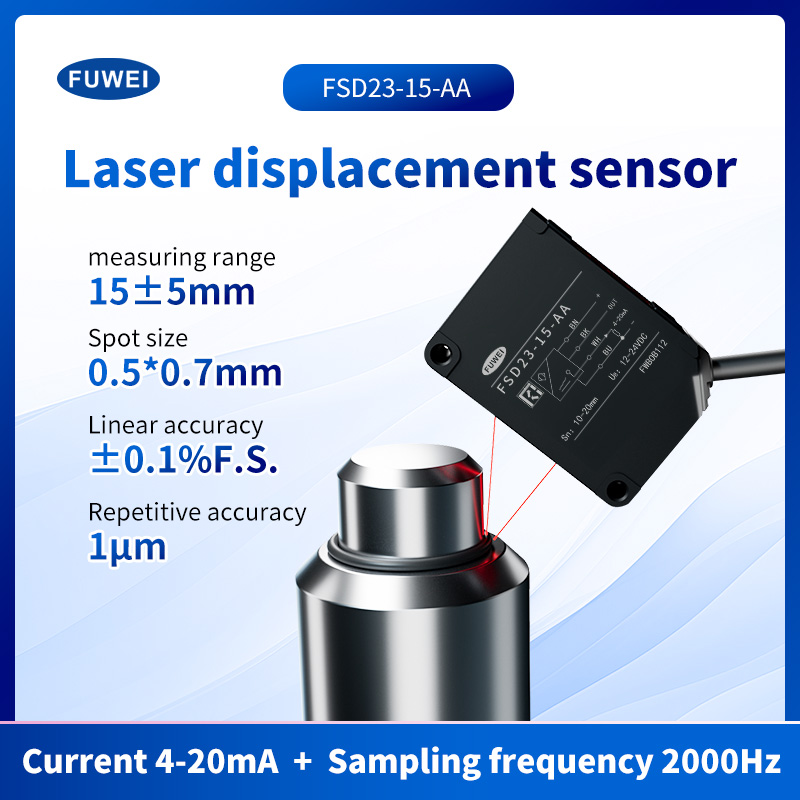

Capteur de déplacement laser FSD23-15-AA haute précision 0.01mm
