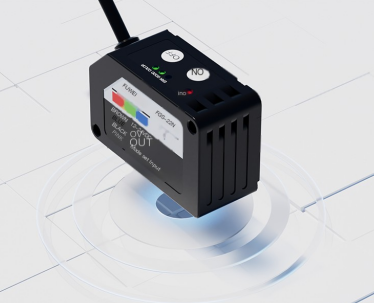

Capteur de couleur de la série FGS-22 FUWEI

Un capteur de couleur, également connu sous le nom de capteur de couleur ou de capteur de reconnaissance de couleur, est un appareil qui peut comparer la couleur d'un objet avec une couleur de référence enseignée pour détecter la couleur.  Son principe de travail consiste principalement à utiliser des photodiodes pour recevoir la lumière environnante et à identifier les couleurs en calculant la proportion des couleurs primaires R (rouge), G (vert) et B (bleu).  Lorsque la couleur à détecter correspond à la couleur de référence dans une certaine plage d'erreur, le capteur de couleur sortira le résultat de détection.  Le capteur standard de la série Fuwei FGS-22 a la meilleure fonction de sélection automatique LED, un réglage simple et peut répondre à divers besoins de détection standard.

Les capteurs de couleur sont principalement utilisés dans diverses industries telles que l'emballage, les cosmétiques, la céramique et la nourriture.

Caractéristiques du produit:

La distance de détection est trois fois celle des capteurs de code couleur similaires

La différence de retour de détection est réglable.  Peut éliminer l'influence du tremblement de l'objet testé

Le mode unique en deux modes a à la fois des fonctions de détection de couleur et d'intensité lumineuse, ce qui rend la détection plus sûre et plus fiable;

Petit volume

Méthode de réglage à deux points

Instructions d'installation

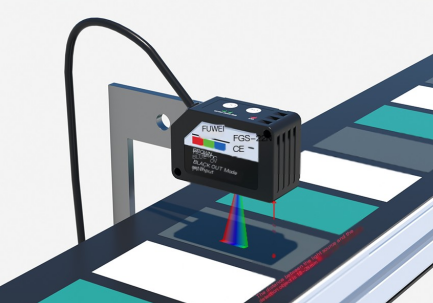

Veuillez faire attention à la direction d'installation du capteur lors de la détection de la direction de mouvement de l'objet.  Le couple de resserrement doit être inférieur à 0,8 n · m.

instructions

Avant de configurer l'enseignement, il est nécessaire de confirmer le réglage du mode logo ou du mode couleur.

Le voyant vert «couleur» est toujours en mode couleur et en mode couleur.

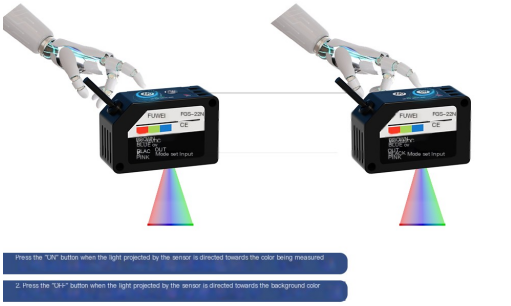

1. La lumière projetée par le capteur est dirigée vers l'objet testé. Appuyez sur le bouton "ON" et le "bon" voyant vert éclairer;

2. Appuyez sur le bouton "OFF" lorsque la lumière projetée par le capteur est dirigée vers l'arrière-plan;

3. Définir avec succès ": Le bon" voyant vert est toujours allumé, indiquant que le compteur peut commencer la détection normalement;

Le réglage a échoué ": ERR" Le voyant indicateur rouge clignote 3 fois et revient à l'état de réglage précédent. À ce moment, suivez les étapes 1 et 2 pour réinitialiser;

4. Pour passer de NO (normalement ouvert) au mode de sortie NC (normalement fermé), l'ordre de réglage les étapes 1 et 2 doit être modifié.
