Analyse de conception technique du cœur et anti-interférence des capteurs photoélectriques de suppression de fond de la série FGYD18

Résumé: Cet article plonge dans les principes de travail des capteurs photoélectriques de suppression de la série FGYD18 de Fuwei Electronics. Il se concentre sur la façon dont l'objectif filtrant en revêtement, les circuits de protection multicouches et l'algorithme de suppression de fond fonctionnent de concert pour atteindre une détection stable, fiable et de haute précision, fournissant une assurance de détection de base pour les systèmes d'automatisation industrielle.

Dans l'automatisation industrielle, la stabilité des capteurs et la précision déterminent directement les performances du système. Avec sa conception exceptionnelle, les capteurs photoélectriques de suppression de la série FGYD18 de Fuwei Electronics sont devenus le choix préféré de nombreuses applications haut de gamme. Cet article fournit une analyse approfondie de son noyau technique sous-jacent.

I. Principe de suppression de fond et détection indépendante des couleurs

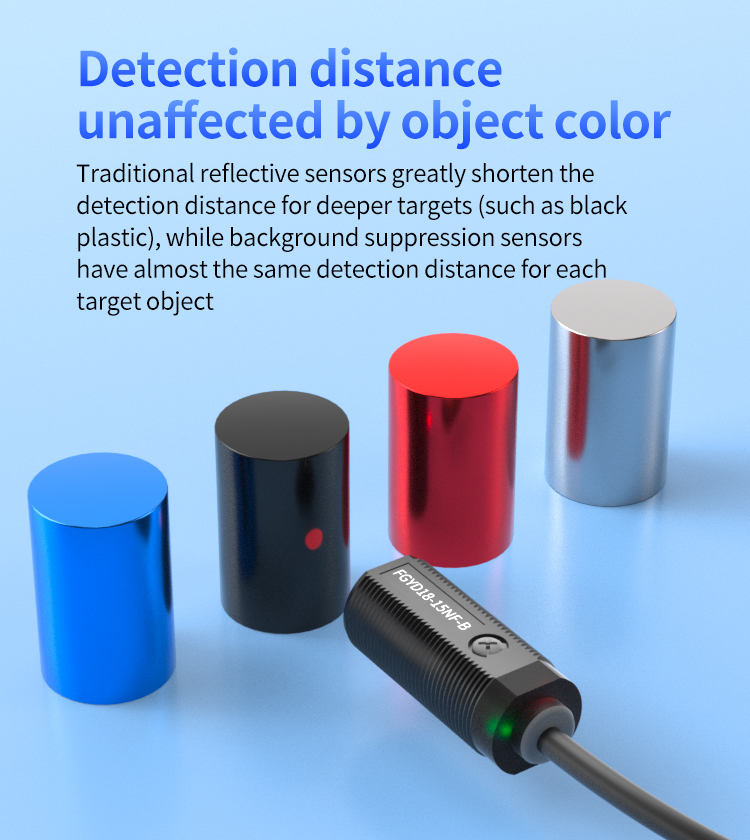

Les capteurs de réflexion conventionnels sont très sensibles aux variations de distance de détection influencées par la couleur et le matériau cibles, en particulier la décroissance de la distance abrupte lors de la détection d'objets sombres. La série FGYD18 utilise la technologie de suppression des antécédents. En utilisant des composants optiques internes spécialisés et des principes de triangulation, il ne reçoit pas seulement une intensité de lumière réfléchie. Au lieu de cela, il calcule la position du point lumineux pour déterminer la présence d'un objet. Cela lui permet d'ignorer efficacement les interférences d'arrière-plan et de verrouiller avec précision le foyer de détection à une distance prédéfinie. Par conséquent, il atteint des distances de détection presque cohérentes pour les objets noirs, blancs ou autres, améliorant considérablement la fiabilité et la cohérence de la détection.

Ii Lentille filtrante revêtue et amélioration de la conception anti-interférence

Les environnements industriels regorgent de sources d’interférences telles que la lumière parasite ambiante et le bruit électromagnétique. La série FGYD18 intègre une lentille filtrante revêtue à son extrémité avant optique. Fabriquée à partir d'un matériau en quartz offrant une excellente stabilité thermique, cette lentille filtre efficacement la lumière parasite au-delà du spectre visible, comme la lumière infrarouge, tout en laissant passer uniquement les longueurs d'onde spécifiques de la source lumineuse du capteur. Cela réduit considérablement les interférences lumineuses environnementales, garantissant ainsi la pureté et la précision du signal. Combiné à une conception de circuit interne optimisée, il offre une résistance exceptionnelle aux interférences électromagnétiques (EMI), maintenant un fonctionnement stable même à proximité d'équipements à fortes interférences comme les convertisseurs de fréquence et les moteurs.s.

Iii. Conception complète de protection électrique et de stabilité

Pour assurer la survie dans des réseaux d'énergie industrielle complexes, cette série de capteurs photoélectriques de haute précision intègre plusieurs mécanismes de protection intégrés:

Protection de court-circuit et de surcharge: Lors de la détection de courts circuits inattendus ou de charges excessives aux bornes de sortie, le circuit de protection s'active instantanément pour couper la sortie, empêchant les dommages au capteur lui-même et aux appareils connectés en aval (par exemple, les points d'entrée PLC).

Protection de polarité inverse: résiste à une connexion de polarité d'alimentation incorrecte sans dommage, empêchant les défaillances et les pertes causées par les erreurs de câblage.

12-24V Plage de tension d'entrée large: compatible avec les tensions d'alimentation industrielles industrielles standard, garantissant une adaptabilité robuste sans préoccupation concernant les fluctuations de la tension.

La série FGYD18 est plus qu'un simple interrupteur - c'est une solution très fiable intégrant la conception optique avancée, l'électronique de précision et la protection robuste. Ses capacités de détection photoélectrique de haute précision proviennent d'une attention méticuleuse à tous les détails techniques. Pour les ingénieurs qui poursuivent une production d'erreurs zéro et une fiabilité élevée de l'équipement, le choix du FGYD18 signifie sélectionner un «fondement de perception» solide et fiable pour votre système d'automatisation.
