Le capteur de déplacement du laser FSD26 remodelé les normes d'inspection industrielle avec précision au niveau micron?

Dans le domaine de la fabrication de précision, une erreur de seulement 0,1 millimètre peut rendre un produit inutilisable et les méthodes de mesure traditionnelles ne répondent souvent pas aux exigences strictes de l'industrie moderne. La technologie électronique Fuwei nouvellement lancéeCapteur de déplacement laser FSD26offre une percée révolutionnaire dans l'inspection industrielle avec sa précision linéaire ultra-élevée de ± 0,1% F.S. et répétabilité de jusqu'à 2 μm.

Performances exceptionnelles, mesure précise sans angle mort

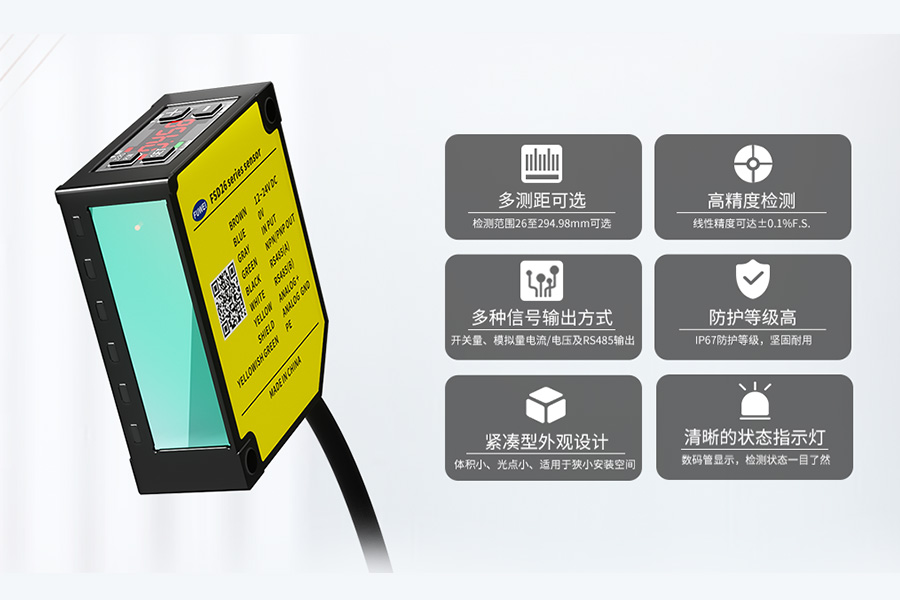

La série FSD26 offre une large gamme de mesure de 26 millimètres à 294,98 millimètres, couvrant les besoins d'inspection de tout, des minuscules composants électroniques aux grandes pièces mécaniques. Son avantage central réside dans sa précision de mesure révolutionnaire - une précision linéaire pouvant atteindre ± 0,1% F.S. Dans le modèle FSD26-30-AR, la précision linéaire atteint même ± 0,008 millimètres.

Le capteur utilise une source de lumière laser rouge de 655 nm avec un diamètre de tache aussi petit que 80 × 180 μm (près de l'extrémité), combinée avec une fréquence d'échantillonnage maximale de 3KHz, permettant une capture précise de changements de déplacement infime dans les objets en mouvement à grande vitesse. Que ce soit pour la surveillance en temps réel des quantités restantes du matériau de rouleau ou une mesure précise de la boucle du substrat, le FSD26 fournit un support de données fiable.

Conception compacte, excelle dans les espaces confinés

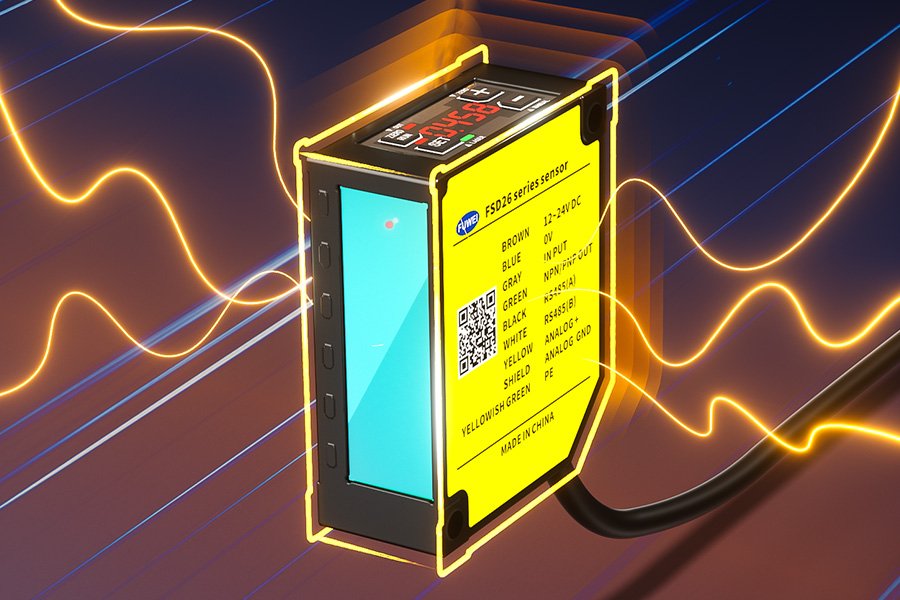

Dans les environnements industriels, l'espace d'installation est souvent limité. Le FSD26 dispose d'une conception compacte (60 × 50 × 22 mm) avec un poids total de seulement 120 grammes (y compris des câbles), ce qui le rend plus léger que les produits comparables. Sa conception miniaturisée permet une intégration transparente dans des espaces confinés tels que les bras robotiques et les lignes de production automatisées.

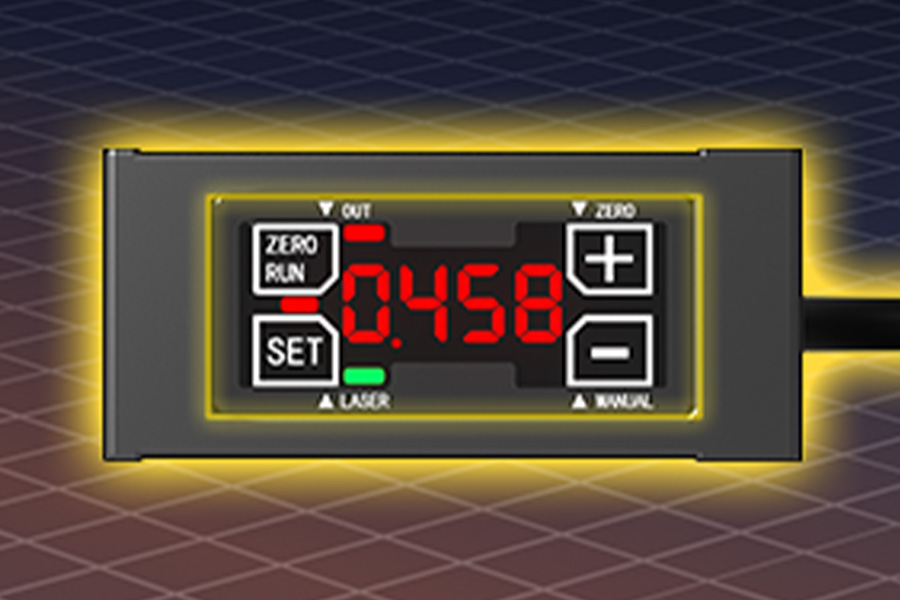

La conception de taches lumineuses ultra-petites à l'extrémité avant du capteur permet une mesure précise des petites cibles, fonctionnant exceptionnellement bien dans des applications telles que la détection de la profondeur d'insertion des colonnes de guide de précision. L'affichage LED à quatre chiffres combiné à quatre boutons permet des paramètres simples et multifonctionnels, garantissant un fonctionnement intuitif et pratique.

Sortie polyvalente, opération stable dans les environnements industriels

Le FSD26 propose plusieurs options de sortie de signal pour répondre à diverses exigences d'application industrielle:

Sortie de commutation: NPN et PNP Switchable pour répondre aux différentes exigences d'interface PLC

Sortie analogique: Tension de courant de 4-20mA ou 0-10V sélectionnable pour s'adapter à divers systèmes de contrôle

Communication numérique: interface RS485 (support Protocole RTU MODBUS) avec une capacité de mise en réseau adressable pour la surveillance du réseau multi-capteurs

Dans des environnements industriels durs, le FSD26 dispose d'une cote de protection IP67, résistant efficacement à la poussière et à la pénétration d'eau. Il a réussi des tests de vibration de 10 à 55 Hz et des tests de choc 50 g, en maintenant un fonctionnement stable même dans des environnements à haute vibration tels que la fabrication automobile et le traitement des métaux.

Large gamme d'applications, détection intelligente polyvalente

Dans le domaine de l'automatisation industrielle, le FSD26 démontre une forte adaptabilité:

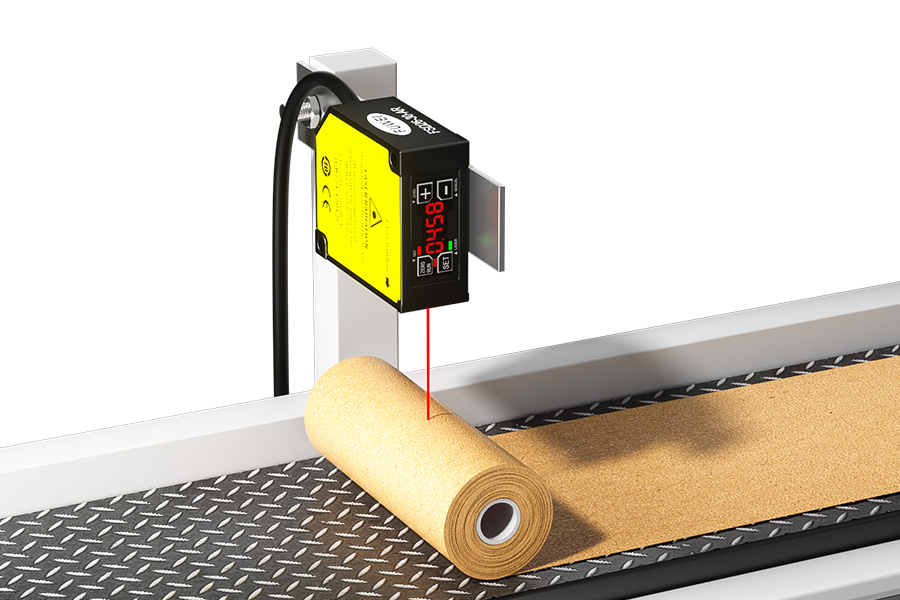

Matériel de bobine Souins de quantité restante: surveillance en temps réel des modifications du diamètre de la bobine pour obtenir un contrôle précis de l'alimentation des matériaux

Détection de la boucle du substrat: mesure de la planéité à haute précision de la planéité du substrat pour assurer la qualité du produit

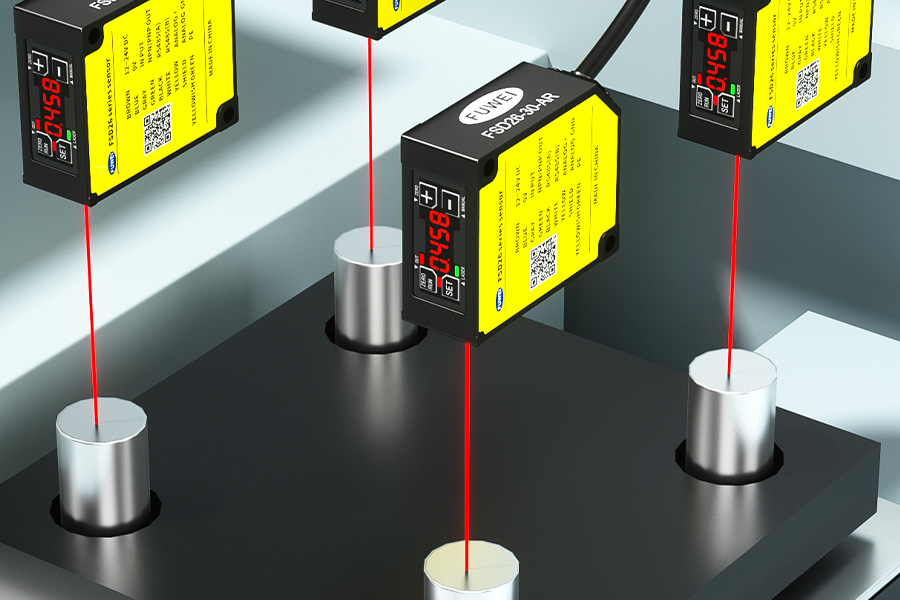

Guide Post Insertion Profondeur Mesure: Contrôle de précision au niveau du micron pour les processus d'assemblage de précision

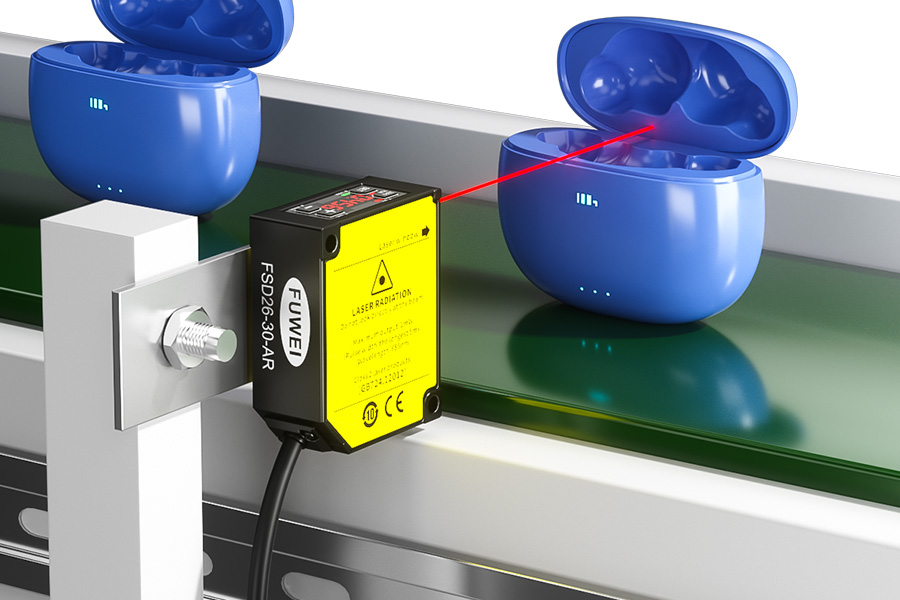

Détection de présence du produit: identifie de manière fiable des composants extrêmement petits sur les ceintures de convoyeur pour éviter les inspections manquées

Pour les applications de mesure d'épaisseur, le FSD26 peut être utilisé en tandem avec une autre unité pour obtenir une détection d'épaisseur sans contact par mesure synchronisée. La clé est de s'assurer que les faisceaux lumineux des deux capteurs sont coaxiaux et de sélectionner des capteurs laser avec une fonctionnalité de synchronisation pour obtenir des résultats de mesure précis.

L'œil industriel orienté vers l'avenir

Le capteur de déplacement laser FSD26 de Fuwei Electronics redéfinit les normes de mesure de déplacement industriel avec sa précision au niveau micron, sa conception compacte et sa robuste adaptabilité environnementale. Il intègre l'optique de précision, le traitement du signal numérique et la technologie de protection industrielle pour relever les défis de la précision d'équilibrage, de la gamme de mesures et de l'adaptabilité environnementale avec laquelle les capteurs traditionnels luttent.

Au fur et à mesure que l'ère industrielle 4.0 progresse, le FSD26 deviendra un élément de détection critique pour réaliser une production intelligente et flexible, fournissant un support de données précis pour la transformation et la mise à niveau de la fabrication. Dans la poursuite d'aujourd'hui de la production «zéro-defect», l'électronique Fuwei illumine l'œil intelligent du contrôle de la qualité industriel avec une technologie laser précise.
